NP-CU-BR-RCT

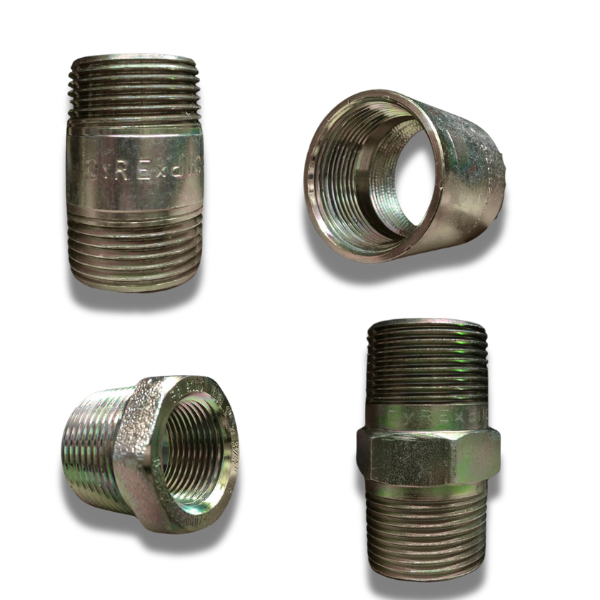

Niple, cupla, entrerosca y buje de reducción

Presentación

• Buje de Reducción Macho Hembra: Acero fortado SAE 1020/1030 hasta 4”, cabeza hexagonal, según la medida. • Cupla Hembra Hembra: Acero Laminado SAE 1020 hasta 2” y SAE 1010 hasta 4”, formato circular. • Niple Macho Macho: Tubo costura rebaja SAE 1020/1030 ASTM-A-53. • A pedido Para Area Clasificada como EXd IB. • El producto será provisto con rosca standart BSR (salvo especificación). • Rosca con Tuerca: Acero forjado SAE 1020/1030

Normas

• Según I.E.C: IRAM-IAP-IEC 79.0 y 79.1. • Según N.E.C art. 500: UL N° 844.

Clasificación

• Para norma IRAM-IAP-IEC 79.0/1: Exd IIC Certificado N°: INTI-CITEI--2001 D143U. • Para norma UL N° 844: Clase 1 Div. 1, Grupos C y D + H2T6. Certificado N°: UL.CITS.AR-02:09.4.2.

Ficha Tecnica Consultar

Código de roscas Dimensiones

Código de roscas

Rosca	1/2´´	3/4´´	1´´	1 1/4´´	1 1/2´´	2´´	2 1/2´´	3´´	4´´
BSP	13	23	33	43	53	63	73	83	103
BSPT	15	25	35	45	55	65	75	85	105
NPT	17	27	37	47	57	67	77	87	107

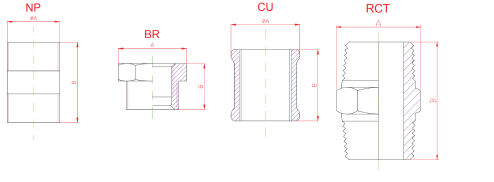

Dimensiones

Ø	Niple (NP)		Cuplas (CU)		Bujes (BR)		Rosca c/Tuerca (RCT)
Ø	A	B	A	B	A	B	A	B
1/2´´	20,9	50,8	28	48	22	20	22	41
3/4´´	26,4	50,8	32	51	27	27	27	46
1´´	33,2	50,8	40	61	33	28	35	53
1 1/4´´	41,9	76,2	50	67	45	32	45	60
1 1/2´´	47,8	76,2	57	80	50	34	52	64
2´´	59,6	76,2	70	85	63	38	65	72
2 1/2´´	75,2	101,6	86	92	76	44	85	80
3´´	87,9	101,6	102	108	89	46	93	100
4´´	113	101,6	122	122	118	55	122	110
